电磁振动给料机

电磁振动给料机

产品简介 电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备。 结构 结构主要包括料槽、电磁激振器、减振器等

粒度:0.6-500mm  产量:5-1400/时

销售电话:0373-2682 333

咨询报价

产品简介

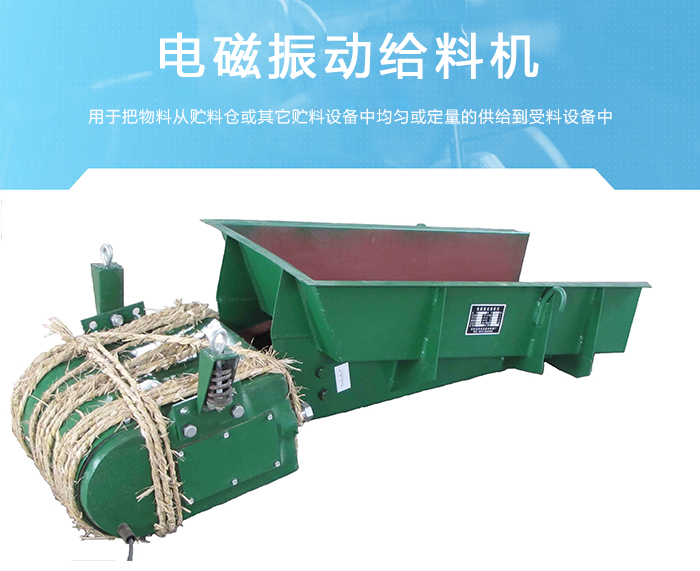

电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备。

电磁振动给料机工作原理

电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统, 整个系统工作在低临界共振状态,主要利用电磁激振器驱动槽体以一定的倾角做往复振动,使物料沿槽移动。

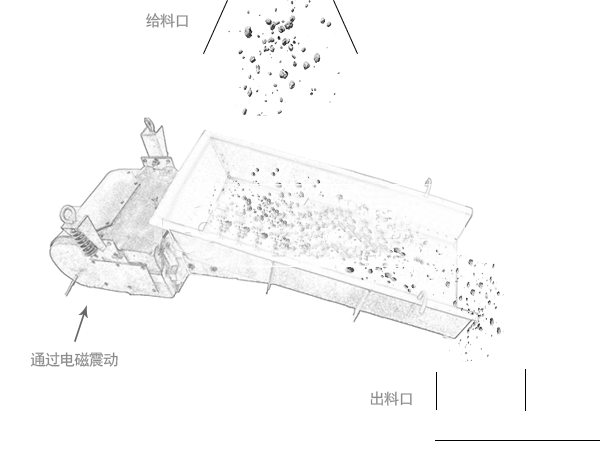

原理图

电磁振动给料机技术参数

类型 型号 生产率(t/h) 给料粒度mm 双振幅mm 电压(V) 电流(A) 功率(Kw) 配套控制箱
水平 -10度 工作电流 表示电流
基本型 GZ1 5 7 50 1.75 220 1.34 1 0.06 XKZ-5G2
GZ2 10 14 50 3.0 2.3 0.15
GZ3 25 35 75 4.58 3.8 0.2
GZ4 50 70 100 8.4 7 0.45 XKZ-20G2
GZ5 100 140 150 12.7 10.6 0.65
GZ6 150 210 200 1.5 380 16.4 13.3 1.2 XKZ-20G3
GZ7 250 350 250 24.6 20 3
GZ8 400 560 300 39.4 32 4
GZ9 600 840 350 47.6 38.6 5.5 XKZ-200G3
GZ10 750 1050 500 39.4*2 32*2 4*2 XKZS-200G3
GZ11 1000 1400 500 47.6*2 38.6*2 5.5*2
上振型 GZ3S 25 35 75 1.75 220 4.58 3.8 0.2 XKZ-5G2
GZ4S 50 70 100 8.4 7 0.45 XKZ-20G2
GZ5S 100 140 150 12.7 10.6 0.65
GZ6S 150 210 200 1.5 380 16.4 13.3 1.5 XKZ-20G3
GZ7S 250 350 250 24.6 0 3 XKZ-100G3
GZ8S 400 560 300 39.4 32 4
封闭型 GZ1F 4 5.6 40 1.75 220 1.34 1 0.06 XKZ-5G2
GZ2F 8 11.2 40 3 2.3 0.15
GZ3F 20 28 60 4.58 3.8 0.2
GZ4F 40 56 60 8.4 7 0.45 XKZ-20G2
GZ5F 80 112 80 12.7 10.6 0.65
GZ6F 120 168 80 1.5 380 16.4 13.3 1.5 XKZ-20G3
轻槽型 GZ5Q 100 140 200 1.5 220 12.7 10.6 0.65 XKZ-20G2
GZ6Q 150 210 250 380 16.4 13.3 1.5 XKZ-20G3
GZ7Q 250 350 300 24.6 20 3 XKZ-100G3
GZ8Q 400 560 350 39.4 32 4 XKZ-100G3
平槽型 GZ5P 50 70 100 1.5 220 12.7 10.6 0.65 XKZ-20G2
GZ7P 75 105 380 16.4 13.3 1.5 XKZ-20G3
GZ7P 158 175 24.6 20 3 XKZ-100G3
宽槽型 GZ5K1   240 100 1.5 220 12.7*2 10.6*2 0.65*2 XKZ-20G2
GZ5K2 240
GZ5K3 270
GZ5K4 300
圆管型 GZ1G 2   50 1.75 220 1.34 1 0.06 XKZ-5G2
GZ2G 4 50 3.0 2.3 0.15 XKZ-5G2
GZ3G 10 60 4.58 3.8 0.2 XKZ-5G2
GZ4G 20 70 8.4 7 0.45 XKZ-20G2
GZ5G 40 80 12.7 10.6 0.65 XKZ-20G2
特大型 GZ11-T   100物料为煤比重0.85 300 1.5 380 47.6*2 38.6*2 5.5*2 SZK.00

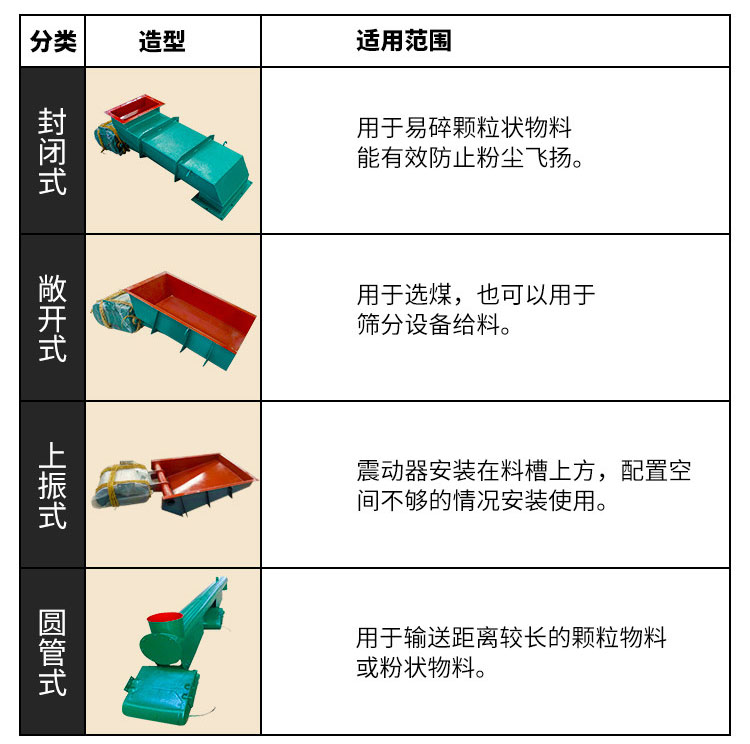

电磁振动给料机分类

产品分类

产品结构

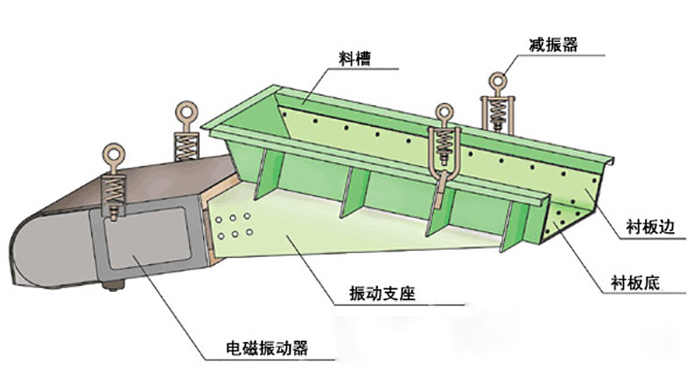

结构图

结构主要包括料槽、电磁激振器、减振器等。分敞开型和封闭型两种。根据安装方式可分悬挂式和台式等几种。

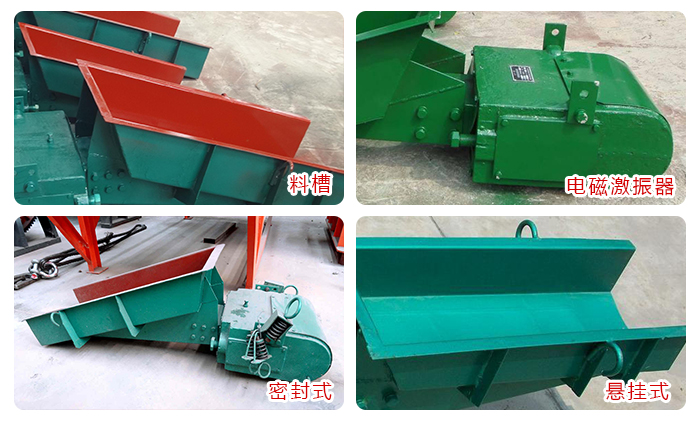

部件结构展示

产品特点

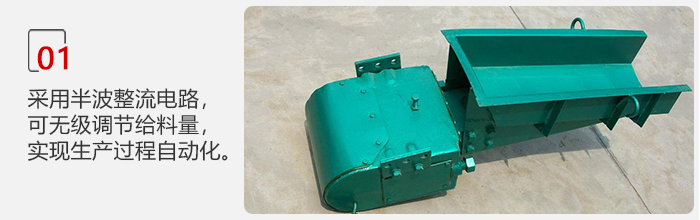

1)电磁振动给料机电气控制采用半波整流电路,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。

2)无转动零部件,不需润滑,结构简单,维修方便。

3)电磁振动给料机物料是微抛运动,料槽磨损小。

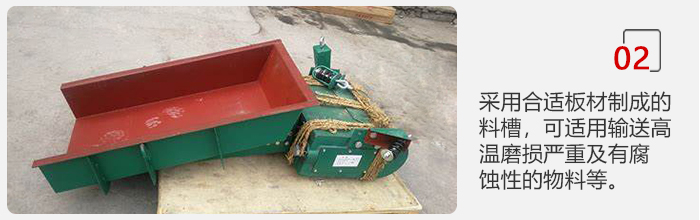

4)电磁振动给料机可采用合适板材制成的料槽,可适用输送高温磨损严重及有腐蚀性的物料等。

适用范围

用于块状、颗粒状或粉状物料的定量或连续的供给。广泛应用于矿山、冶金、煤炭、电力、化工、食品、玻璃、耐火材料等行业。

电磁振动给料机安装

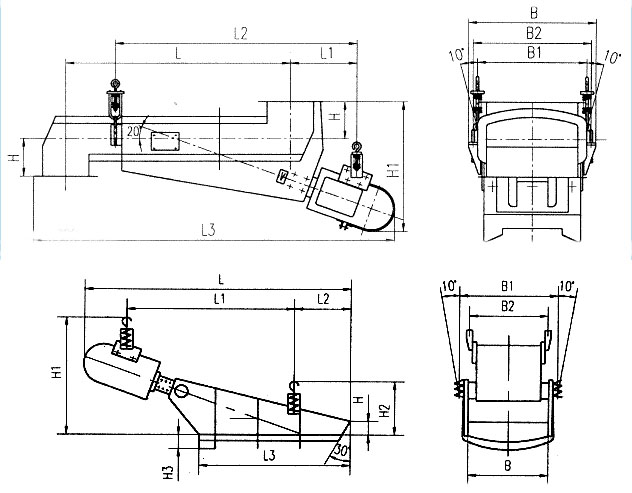

安装示意图

(1)电磁振动给料机一般采用悬挂式安装,吊杆应安装在具有足够刚性的结构上, 为了减少电磁振动给料机的横向摆动, 悬挂吊杆应向外张开 10°左右布置。对于大型给料机, 为了维修和更换料槽方便,还应设置移动滑架。

(2)电磁振动给料机应整体安装,一般不允许拆卸,也不允许在机器上固结任何刚性附件。安装时应给设备周围留有一定的活动空间,避免工作时与其他设备碰撞,一般长度方向的空间小为 50 mm,宽度方向为 25 mm。

(3)电磁振动给料机槽体可以水平安装,也可以倾斜安装,其给料能力与下倾角度成正比,但下倾角过大容易引起物料自流,难以保证给料精度。因此应根据物料的性质来确定是向上倾斜、向下倾斜,还是水平放置。

(4)安装后给料机横向应处于水平状态,避免给料机工作时物料向一侧偏移,并保证所有紧固螺栓牢固紧。
